RVS boiler / tapwater voorraadvat TURBO XXL-LE2 – 1000L

€ 5.495,00 incl. BTW

SKU: 227 200 1005

Op voorraad. Normaliter in 1-4 werkdagen geleverd na bestelling.

Beschrijving

RVS boiler voor warmtepompen

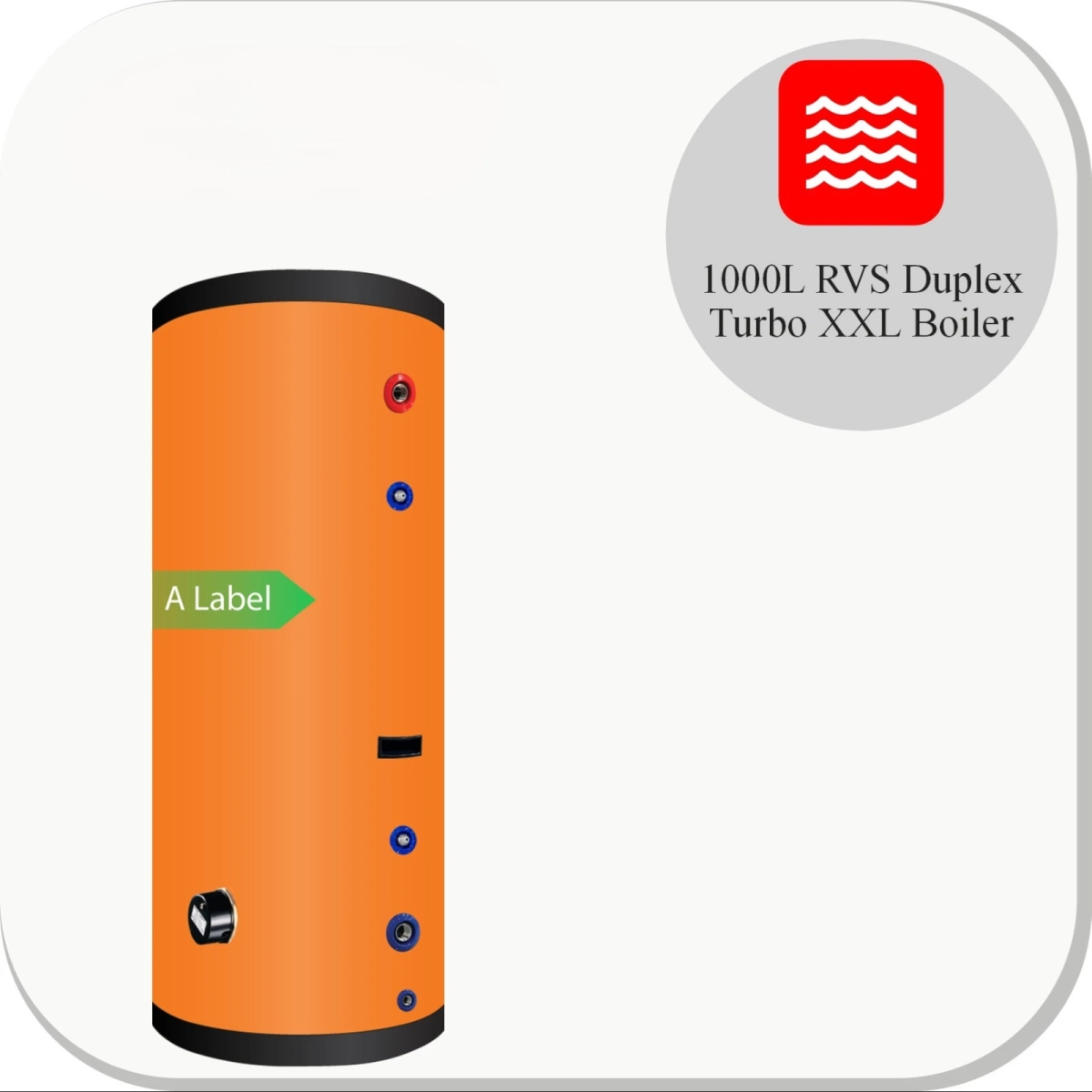

De Nexus TURBO XXL-LE2 van 1000 L is een roestvaststalen boiler voor warm tapwater en professionele warmtepompinstallaties. Afhankelijk van de installatie kan het toestel worden gebruikt voor tapwateropslag of voor hygiënische doorstroming.

Bij tapwateropslag wordt sanitair water in het vat opgeslagen en via de interne warmtewisselaar verwarmd. Bij hygiënische doorstroming bevat het vat verwarmingswater en stroomt het sanitaire water door de roestvaststalen warmtewisselaar, waar het op aanvraag wordt verwarmd. De gekozen configuratie bepaalt het gebruik van de aansluitingen van het vat en de warmtewisselaar.

De hygiënische TURBO-warmtewisselaar is gemaakt van AISI 316L roestvast staal en bestaat uit twee parallelle gegolfde buizen met gemeenschappelijke aansluitingen. Het grote warmtewisselend oppervlak maakt hem geschikt voor warmtepompen met een hoger vermogen, mits de installatie correct is gedimensioneerd. Elke buis heeft een diameter van 28 mm; de lengte bedraagt 2 x 35 m en het totale oppervlak ~9 m².

Het binnenvat is vervaardigd uit Duplex 2205 roestvast staal. PU-isolatie helpt warmteverlies tijdens opslag te beperken.

  • Twee alternatieve bedrijfsconfiguraties
  • Eén parallelle AISI 316L warmtewisselaar
  • Duplex 2205 roestvaststalen binnenvat
  • Ontworpen voor warmtepompsystemen

Belangrijkste kenmerken

  • Inhoud: 1000 liter
  • Materiaal watertank: Duplex 2205 RVS
  • Isolatiedikte: 50 mm
  • Installatie: Verticaal, vrijstaand
  • Aansluitindeling: Aansluitingen volgens technische tekening
  • Garantie: 5 jaar
  • Ø 28 mm, 2 × 35 meter
  • Warmtewisselend oppervlak: ~9 m²
  • Warmtewisselaarvolume: ~31 liter

Technische specificaties

Kenmerk Specificatie
Algemeen
Producttype RVS high-flow boiler met dubbele parallelle warmtewisselaar
Nominale inhoud 1000 liter
Nuttige inhoud 969 liter
Toepassing Warmtepomp / sanitair warm water met hoge capaciteit
Installatietype Verticaal, vrijstaand
Aansluitindeling Aansluitingen volgens technische tekening
Aantal warmtewisselaars 1
Hoogte [mm] 2320
Kantelhoogte [mm] 2489
Buitendiameter [mm] 900
Binnendiameter [mm] 800
Isolatie CFK-vrij hard PU-schuim
Isolatiedikte [mm] 50
Buitenmantel Frosted-metal, RAL 7030
Gewicht [kg] 98
Garantie 5 jaar
Watertank
Tankmateriaal Duplex 2205 RVS
Maximale werkdruk / testdruk 6/10 bar
Maximale bedrijfstemperatuur watertank 95 °C
Warmtewisselaar spiraal
Type warmtewisselaar Dubbele parallelle hygiënische doorstroom-warmtewisselaar
Ontwerp warmtewisselaar twin parallel Gegolfde buisspiraal
Diameter warmtewisselaar 28 mm
Materiaal warmtewisselaar AISI 316L RVS
Lengte warmtewisselaar 2 × 35 meter
Warmtewisselend oppervlak ~9 m²
Warmtewisselaarvolume ~31 liter
Maximale werkdruk warmtewisselaar 10 bar
Maximale bedrijfstemperatuur warmtewisselaar 95 °C

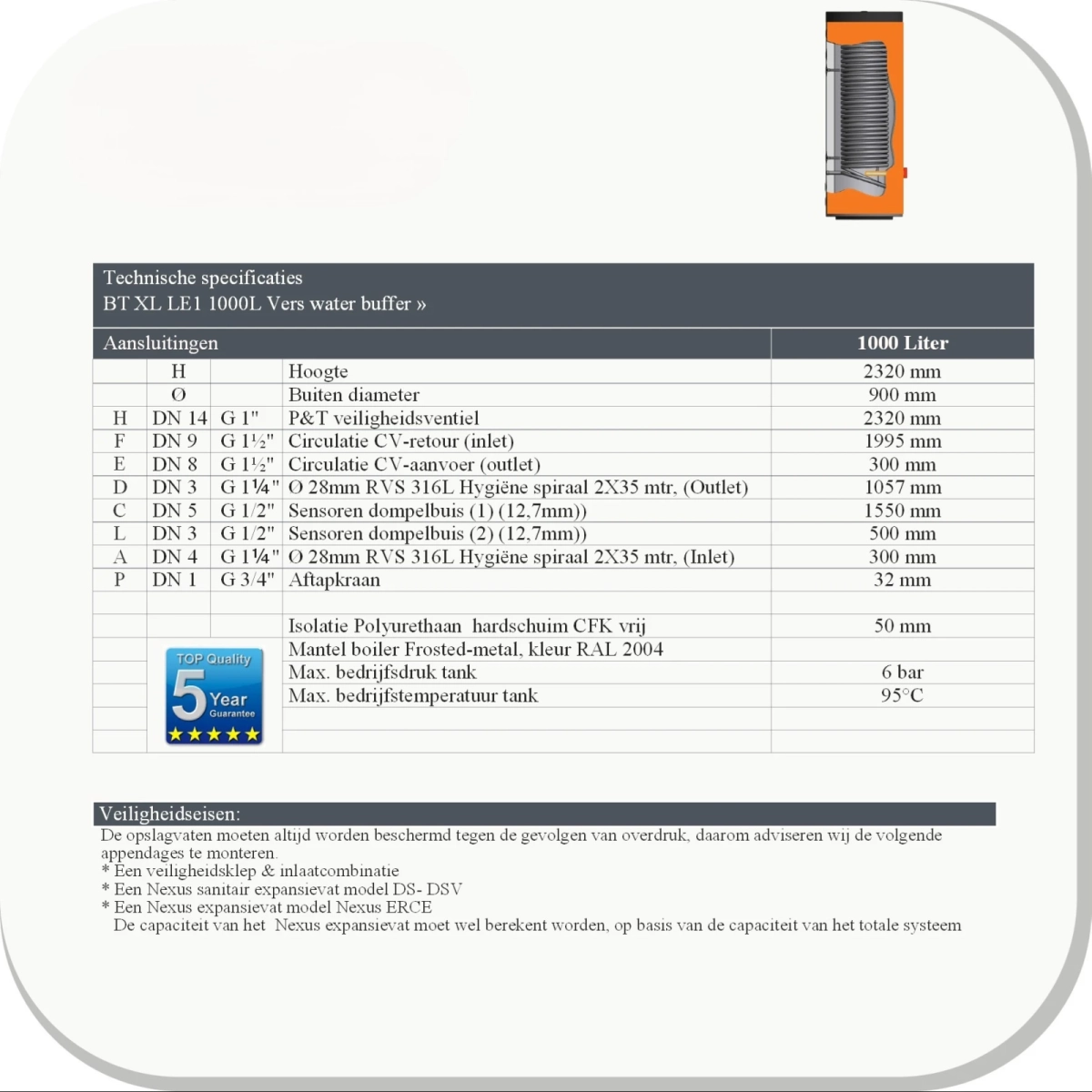

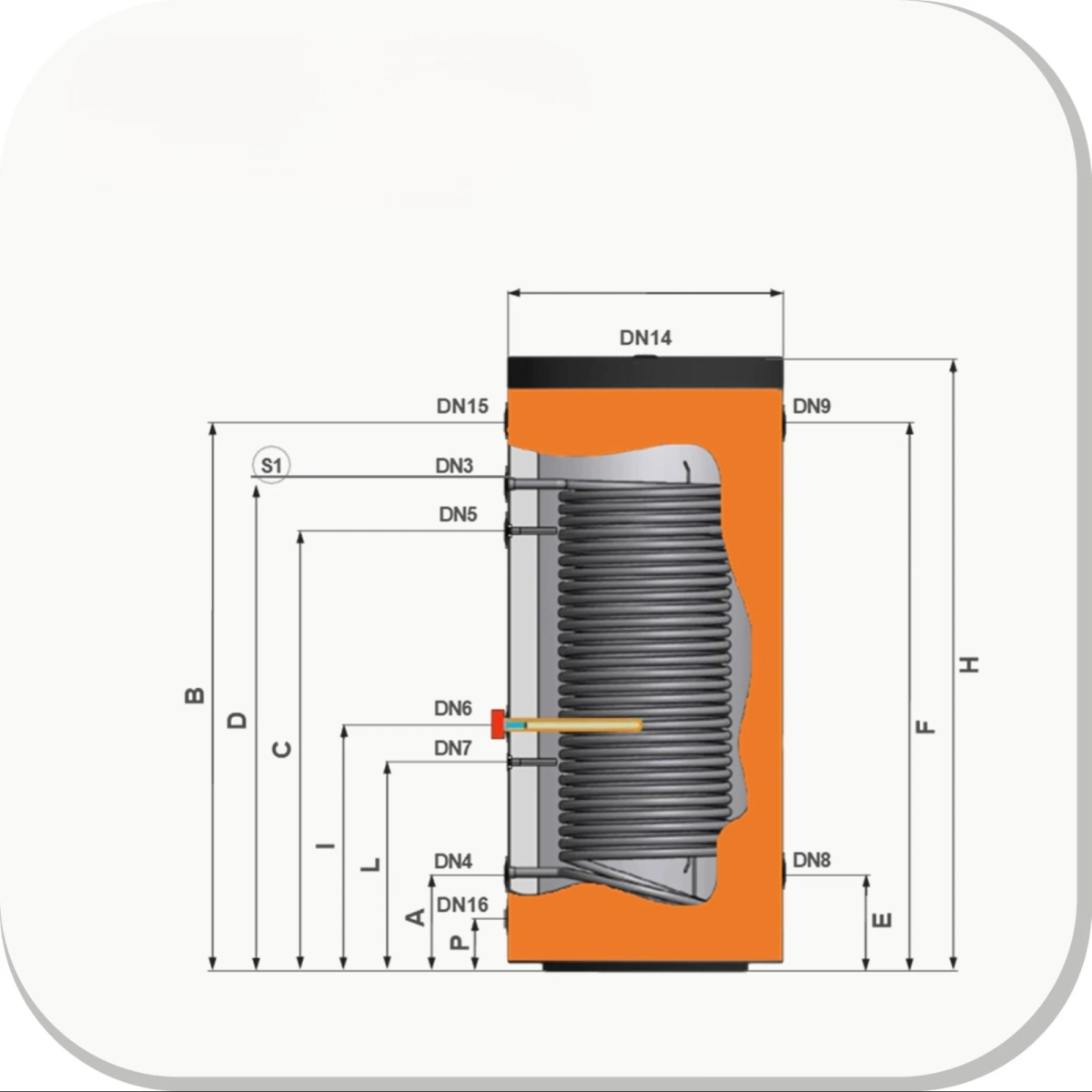

Aansluitingen

Positie DN Aansluiting Omschrijving Hoogte
H Hoogte 2320 mm
ØD Buitendiameter 900 mm
Ød Binnendiameter 800 mm
H DN 14 G 1" P&T veiligheidsventiel 2320 mm
F DN 9 G 1½" CV-retour circulatie uitlaat 1995 mm
N DN 11 G 1½" CV-retour circulatie uitlaat 1995 mm
E DN 8 G 1½" CV-aanvoer circulatie inlaat 400 mm
M DN 10 G 1½" CV-aanvoer circulatie inlaat 300 mm
D DN 3 G 1¼" Ø28 mm hygiënische doorstroomwarmtewisselaar 2 × 35 m uitlaat, ~9 m², ~31 L 1057 mm
C DN 5 G 1/2" Sensordompelbuis 1 1550 mm
I DN 7 G 1/2" Sensordompelbuis 2 500 mm
L DN 6 G 1½" Elektrisch verwarmingselement 300 mm
A DN 4 G 1¼" Ø28 mm hygiënische doorstroomwarmtewisselaar 2 × 35 m inlaat, ~9 m², ~31 L 300 mm
G DN 2 G 3/4" Aftapkraan 32 mm

Veiligheid

Het opslagvat moet altijd worden beveiligd tegen overdruk.

Wij adviseren de volgende veiligheidsaccessoires te monteren:

Aanvullende informatie

Aantal water aansluitingen

4

Inhoud

1000L

Oriëntatie

Verticaal

Warmtewisselaar lengte

70m

Warmtewisselend oppervlak

Tussen 9 – 10 m²

Warmtewisselaar diameter

28mm

Warmtewisselaar aantal

1

Energielabel

D

Vat-type

Boilervat

Plaatsing

Vloermodel

Oriëntatie aansluitingen

Zij-aansluitingen

Hoogte (mm)

2320

Buitendiameter (mm)

900
